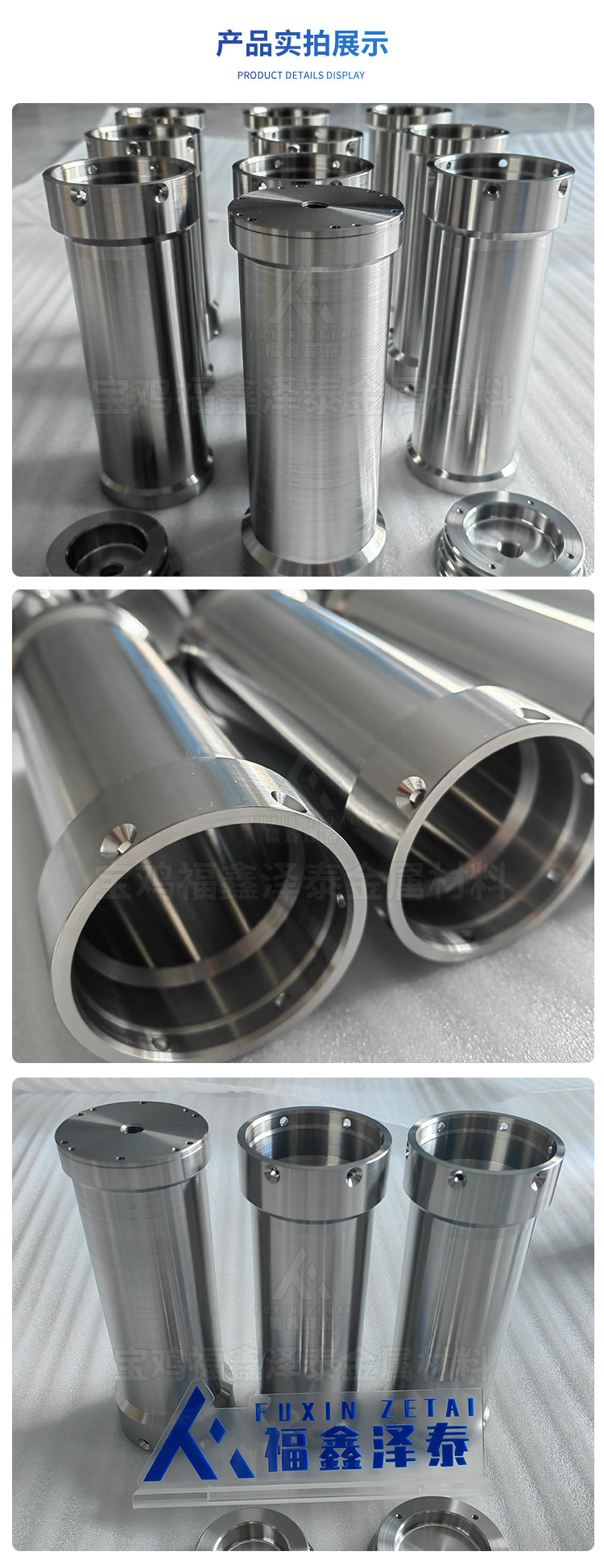

耐壓殼是深潛器重要的構造，一旦耐壓殼消滅構造破損，水密艙室漏水，將會引起電池短路、電子儀器設備故障以及電控系統崩潰以致潛水器喪失的惡性事故。因此，設計出具有足夠的強度穩定性和盡可能輕重量的耐壓殼是深海潛器設計的重要任務。在多種用途的潛水器中，環肋圓柱形耐壓艙有著zui廣泛的應用，其優點是易于加工、便于艙內設備布置。依據實際的使用要求，耐壓艙需要開一個或多個貫穿孔，其開孔主要集中在兩端的封頭上，通常用于設備電纜的貫穿，以供給能源及信息傳輸。依據潛水器的使用要求，考慮zui小重量原則及內部設備布置要求，基于標準[1]和有限元方法[2]設計工作潛深為2000m的深潛器耐壓艙。耐壓艙端部承受平蓋封頭的圓柱殼，并承受比強度高的鈦合金材料，在lsight[3]集成優化環境下進展構造優化并獲得zui優解.

在我國現行的潛器入級與建筑標準中耐壓殼強度和穩性計算及其校核標準沿用了潛艇設計計算標準中的相關局部，標準中所供給的各種應力和屈曲壓力計算公式是針對潛深在300m左右的、承受600MPa級的921材料的耐壓構造[4]。大深度潛器耐壓殼所用材料、構造形式較之一般潛艇構造形式有著顯著的差異，因此對超出標準適用范圍的大深度潛器耐壓構造的設計，不能完全照搬標準中的設計公式和圖表數據來完成其強度與穩性計算。用有限元分析方法來模擬計算潛器耐壓構造的破壞強度和破壞過程是耐壓構造設計過程中不行缺少的環節。文中基于非線性有限元方法，對承受2000 m海水壓力的鈦合金耐壓殼的的強度及穩定性進展?fàn)幷摗?/p>

廣告

1.1鈦合金的材料非線性分析

耐壓殼選用鈦合金材料的優點是質輕(密度約為鋼的 60%)，高強(屈服極限可達800 MPa 以上)，耐海水腐蝕，無磁性。因此，盡管存在焊接要求高，加工簡單，價格較高等缺點，鈦合金材料仍可作為深潛器耐壓殼的重要材料。文中對鈦合金材料的耐壓殼構造性能進展分析計算，其材料性能參數，以及試驗數據來自于文獻[5]。

依據材料的拉伸試驗曲線 σ=σ(ε)，用試驗數據應用zui小二乘法擬合出多項式近似模型 σ= a0+a1ε+a2ε2+a3ε3。依據 E(σ)=do/dε 求出 E(σ)的表達式。依據鈦合金材料的試驗曲線，分線彈性階段、非線性彈性階段、屈服到極限階段，得到應力σ與應變?chǔ)诺慕脐P(guān)系式。式中各系數值如下。

由以上公式得到鈦合金材料曲線的割線彈性模量 Es 和切線彈性模量 Et 數學表達式。從拉伸曲線中選擇代表點在 ANSYS 中進展設置，得到鈦合金應力-應變曲線，自動得出彈性模量。鈦合金的材料參數如下:彈性模量E為124.3 GPa，泊松比為 0.35，比例極限為 640 MPa，屈服極限 800 MPa，拉伸極限 875.2 MPa密度為 4 850 kg/m3。

1.2 鈦合金耐壓艙的構造有限元分析

對深潛器而言，下潛深度大、所承受壓力大，導致所需耐壓殼的厚徑比較大，已不滿足薄殼理論的相關假設要求，因此承受實體建模，選實體單元 Solid186 對模型進展網格劃分。在實際使用時，耐壓殼兩端與封頭連接形成水密艙，因此在對有限元模型設置約束條件時，對圓柱殼端部進展六自由度的完全約束。參照標準，在計算結果中分別提取相鄰肋骨中點處殼板的周向應力 σ1，肋骨處殼板的軸向應力(支座邊界處殼板橫剖面上的內外表應力)σ2，肋骨應力 σ3。依據艙內設備布置狀況確定內徑R=155 mm，長度L=546 mm。給定圓柱形耐壓艙的構造初值，取厚度t=12mm，法蘭、肋骨尺寸=22 mmx6mm(截面高x寬)，肋骨間距為 136 mm，初始重量值為 34.6 kg。文中計算與文獻[6]中的理論分析是全都的，即在相鄰肋骨跨度的中點處消滅了殼板周向的zui大應力，在肋骨與圓柱殼連接處消滅了軸向zui大應力。

1.3 耐壓艙的構造優化

利用 lsight 設計環境，使用序列二次規劃法(NSPQL)，將耐壓艙厚度 t，肋骨數量n，矩形肋骨截面尺寸b和 h，作為設計變量;以zui小重量作為優化的目標函數;將標準中對于構造應力、屈服壓力的要求作為約束條件。經優化后，耐壓殼的厚度值t=10mm，n=5，肋骨尺寸為20mmx10 mm，重量值為 32.9 kg。優化前后的構造相比，重量削減了4.91%。

依據標準[7]選擇適用范圍為受外壓的無孔平蓋設計、有孔已被加強的平蓋設計計算公式。首先不考慮開孔，初步設計厚度，安全系數取 1.5，圓形平蓋的計算厚度(螺栓法蘭連接)公式如下。

式中:[o]t——許用應力; φ——焊接接頭系數，取 φ=1.0；Dc------------——平蓋計算直徑，Dc=0.3323m;

K--構造特征系數，與操作狀態及預緊狀態相關，依據標準取K=0.3。

耐壓艙在實際使用過程中，需要開一個或多個圓孔，其開孔主要集中在兩端的封頭上，通常用于設備電纜的貫穿，以供給能源及信息傳輸。依據標準規定平蓋開孔直徑之和 d≤0.5Dc=0.16615 m 時，假設承受加厚平板代替補強，可將上式K用 K/(u 為減弱系數)代替?？紤]端蓋開孔數量zui多時的計算狀況，開孔直徑之和 d=0.156 m<0.5Dc。則減弱系數，則此時平蓋的厚度為zui終，平蓋厚度按 52 mm 設計，并保證每個艙蓋上的開孔直徑之和不大于160mm.

為了進一步爭論平蓋封頭開孔大小、開孔分布對耐壓殼強度的影響，文中承受有限元方法對設計后的開孔封頭進展了強度計算。對模型進展計算，受到 30MPa靜水壓力計算結果，Mises應力為 637 MPa，在內部小孔邊緣處zui大。在 30 MPa靜水壓力下，平蓋的位移云圖，zui大位移發生在中心，為 0.7mm。通過計算，可以得出以下設計閱歷，對于多個開孔的壓力艙封頭，滿足標準的條件下，開孔應盡量遠離位移中心，并均勻分布。深海耐壓儀器艙設計制造完成后，需要進展壓力試驗。該耐壓艙是用在深海，所以承受液壓試驗，試驗液體選用水在檢驗其耐壓力量的同時也便于觀看水密性能。2023 年5月在哈爾濱工程大學綜合試驗水池高壓試驗罐中對耐壓艙進展了壓力試驗，依據標準，打壓試驗壓力取 1.25 倍的工作壓力即 25 MPa，保持3h不泄壓，驗證了耐壓艙滿足壓力與水密要求。

廣告

1)耐壓艙經過耐壓試驗滿足便用要求。

2)基于 ANSYS 的二次開發工具 APDL 建立了耐壓艙的參數化構造有限元分析模型并在 lsight 集成優化環境下進展了構造優化并獲得zui優解，到達了水下構造減重的目的。該方法提高了計算效率，并且可以為后續優化工作供給前提。

3)通過壓力容器標準進展平蓋設計，并通過有限元校核了帶有多個開孔的平蓋構造耐壓艙承受平蓋封頭，平蓋封頭空間占用率低，易于加工，在實際工程應用中更具有優勢。

4)對于大深度潛器的耐壓殼來說，高強度、低密度、耐腐蝕的鈦合金應當是重要材料。（本文轉載）

[相關文獻]

[1]中國船級社.潛水系統與潛水器入級與建筑標準[s].北京:人民交通出版社，1996.

[2]茍鵬，崔維成.多球交接耐壓殼構造優化問題的爭論[J].船舶力學，2023.4，13(2):269-277.

[3]iSIGHT Reference Guide [M] .USA:Engineious Software,2023.

[4]劉濤.大深度潛水器構造分析與設計爭論[D].無錫:中國船舶科學爭論中心，2023.

[5] 李良碧，王仁華，俞銘華，等.深海載人潛水器耐壓球殼的非線性有限元分析[J].中國造船，2023，46(4):11-18.

[6]徐秉漢，朱邦俊，歐陽呂偉，等,現代潛艇構造強度的理論與試驗[M]北京:國防工業出版 社，2023.

[7]國家技術監視局.GB150-1998鋼制壓力容器[S].北京:中國標準出版社，1998.
